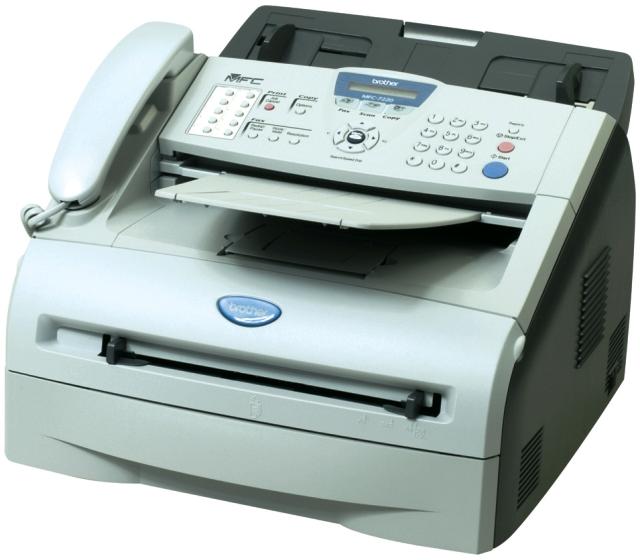

Brother MFC-7220

Рейтинг

Снят с производства

Тип устройства

МФУ

Технология печати

лазерная

Макс. формат

Число страниц в месяц

10000

Скорость печати A4

Цветность печати

черно-белая

Общие характеристики
Технология печати	лазерная
Область применения	малый офис
Цветность печати
Число страниц в месяц	10 000
Тип	лазерный/светодиодный
Факс
Копир
Телефон
Тип устройства	МФУ
Сканер
Макс. формат	A4
Размещение	настольный
Печать фотографий
Принтер
Пигментные чернила
Печать без полей
Прямая печать
Двусторонняя печать
Макс, разрешение для ч/б печати
По X	1 200
По Y	600
Скорость ч/б печати
A4	20
Копир
Шаг масштабирования	0,01
Макс, количество копий за цикл	99
Значение масштаба
Минимальное	0,5
Максимальное	2
Макс, разрешение (ч/б)
По Y	300
По X	200
Сканер
Отправка изображения по e-mail
Макс. формат оригинала	A4
Емкость устройства автоподачи оригиналов	20
Устройство автоподачи оригиналов	одностороннее
Оттенки серого	256
Стандарт WIA
Стандарт TWAIN
Тип сканера	протяжный
Разрешение сканера
По Y (улучшенное)	1 200
По Х (улучшенное)	1 200
По Х	200
По Y	400
Расходные материалы
Количество картриджей	1
Ресурс ч/б картриджа/тонера	2 500
Ресурс фотобарабана	12 000
Печать на:
Матовой бумаге
Пленках
Карточках
Конвертах
Глянцевой бумаге
Этикетках
CD/DVD
Рулоне
Фотобумаге
Плотность бумаги
Максимальная	105
Минимальная	60
Факс
PC Fax
Цветной
Макс, скорость передачи данных	14,4 Кбит/с
Память	500
Телефон
Проводная трубка
Стандарт DECT
Беспроводная трубка
АОН
Языки управления
PostScript 3
PCL 6
PDF
PostScript
PCL 5c
PPDS
PostScript 2
PCL 5e
Лотки
Подача бумаги
Максимальная	250
Стандартная	250
Вывод бумаги
Максимальный	100
Стандартный	100
Финишер
Брошюровщик
Сортировка со сдвигом
Степлер
Сортер
Электронная сортировка
Интерфейсы
Устройство для чтения карт памяти
Веб-интерфейс
Bluetooth
Ethernet (RJ-45)
FireWire (IEEE 1394)
Wi-Fi
RS-232
Инфракрасный порт
LPT
USB
Версия USB	2,0
Память/Процессор
Макс, объем памяти	16
Объем памяти	16
Дополнительная информация
Мин. системные требования	Intel Pentium II
Экран
Поддержка ОС
Mac OS
Windows
DOS
Linux
Потребляемая мощность
В режиме ожидания	10
При работе	1 032
Уровень шума
В режиме ожидания	30
При работе	53
Габариты
Вес	7,35
Высота	262
Ширина	374
Глубина	374

Модули

(Детали корпуса)

DRIVE

FRAME L

PAPER CASSETTE

PANEL

(Подача и захват бумаги)

PAPER EJECT

Детали

Деталь:	Ролик отделения бумаги в узле сканирования
Парткод:	UF5511001
Цена:	700 ₽

Деталь:	Лоток выхода бумаги из узла автоматической подачи
Парткод:	LF6496001

Деталь:	Ролик отделения бумаги в узле сканирования
Парткод:	UF5511001
Цена:	700 ₽

Деталь:	Лоток выхода бумаги из узла автоматической подачи
Парткод:	LF6496001

Error code:	56
Display:	Toner Empty
Description:	The toner cartridge has run out. The machine stops printing.
Causes:	Harness connection failure of back cover switch ASSY. Eject actuator failure. Eject sensor PCB ASSY failure. Main PCB failure
Remedy:	Replace the toner cartridge with a new one.

Error code:	5B
Display:	Unable to print 5B
Description:	New toner detection lever malfunction
Causes:	New toner detection switch harness connection failure. New toner detection switch failure. Main PCB failure
Remedy:	1 New toner detection switch harness connection failure Check the harness connection of the new toner detection switch. Then, reconnect it. 2 New toner detection switch failure Replace the new toner harness ASSY. 3 Main PCB failure Replace the main PCB ASSY.

Error code:	6A
Description:	Fuser unit failure (The side thermistor does not detect 60°C within the specified time.)
Causes:	Fuser unit harness connection failure. Fuser unit failure. LVPS PCB unit failure. Main PCB failure.
Remedy:	1 Fuser unit harness connection failure Check the harness connection of the fuser unit and reconnect it. 2 Fuser unit failure Replace the fuser unit. 3 LVPS PCB unit failure Replace the LVPS PCB unit. 4 Main PCB failure Replace the main PCB ASSY.

Error code:	6B
Description:	Fuser unit failure (The center thermistor does not detect 100°C within the specified time.)
Causes:	Fuser unit harness connection failure. Fuser unit failure. LVPS PCB unit failure. Main PCB failure.
Remedy:	1 Fuser unit harness connection failure Check the harness connection of the fuser unit and reconnect it. 2 Fuser unit failure Replace the fuser unit. 3 LVPS PCB unit failure Replace the LVPS PCB unit. 4 Main PCB failure Replace the main PCB ASSY.

Error code:	6C
Display:	Unable to Print 6C
Description:	Fuser unit failure (The center thermistor detects higher temperature than the specified value.)
Causes:	Fuser unit harness connection failure. Fuser unit failure. LVPS PCB unit failure. Main PCB failure.
Remedy:	1 Fuser unit harness connection failure Check the harness connection of the fuser unit and reconnect it. 2 Fuser unit failure Replace the fuser unit. 3 LVPS PCB unit failure Replace the LVPS PCB unit. 4 Main PCB failure Replace the main PCB ASSY.

Деталь:	Прижимной вал
Парткод:	LM4013001
Цена:	2 700 ₽

Деталь:	Шестерня привода тефлонового вала
Парткод:	LM4010001
Цена:	250 ₽

Деталь:	Термистор
Парткод:	LM4865001
Цена:	1 100 ₽

Деталь:	Xerox WorkCentre C226 DS
Парткод:	LM4022001
Цена:	1 100 ₽

Деталь:	Палец отделения бумаги от тефлонового вала
Парткод:	LM4994001
Цена:	470 ₽

Деталь:	Xerox Phaser 7750DN
Парткод:	LM6735001
Цена:	440 ₽

Деталь:	Xerox Phaser 7750DXF
Парткод:	LM6736001
Цена:	550 ₽

Деталь:	PANEL UNIT, MFC9840CDW
Парткод:	LM6724001
Цена:	15 600 ₽

Деталь:	Тефлоновый вал
Парткод:	LM4009001
Цена:	1 600 ₽

Деталь:	Площадка отделения бумаги из кассеты
Парткод:	LM4143001

Деталь:	Cover, HIP (M880)
Парткод:	087320616

Деталь:	Соленоид
Парткод:	LM4238001

Деталь:	Соленоид
Парткод:	LM4234001

Деталь:	Блок лазера
Парткод:	LM4578001
Цена:	15 800 ₽

Деталь:	Главный мотор
Парткод:	LM4341001
Цена:	2 800 ₽

Деталь:	Плата датчика наличия тонера
Парткод:	LJ9740001

Деталь:	Датчик крышки доступа к картриджам
Парткод:	LG5845001

Деталь:	Датчик сброса тонер-картриджа
Парткод:	LG5832001

Деталь:	Шестерня главного редуктора
Парткод:	LM4225001
Цена:	200 ₽

Деталь:	Чистящий ролик
Парткод:	LJ7432001
Цена:	20 ₽

Деталь:	Комплект из 4-х пластиковых роликов и пружин для узла выхода бумаги
Парткод:	LM6598001
Цена:	1 400 ₽

Деталь:	Вал выхода бумаги из узла термозакрепления
Парткод:	LM4105001
Цена:	600 ₽

Деталь:	Муфта шестерни главного редуктора
Парткод:	LM4227001
Цена:	190 ₽

Деталь:	Флажок датчика сброса тонер-картриджа
Парткод:	LM4260001

Brother MFC-7220

Общие характеристики

Технология печати

Область применения

Цветность печати

Число страниц в месяц

Тип

Факс

Копир

Телефон

Тип устройства

Сканер

Макс. формат

Размещение

Печать фотографий

Принтер

Пигментные чернила

Печать без полей

Прямая печать

Двусторонняя печать

Макс, разрешение для ч/б печати

Скорость ч/б печати

Копир

Шаг масштабирования

Макс, количество копий за цикл

Значение масштаба

Макс, разрешение (ч/б)

Сканер

Отправка изображения по e-mail

Макс. формат оригинала

Емкость устройства автоподачи оригиналов

Устройство автоподачи оригиналов

Оттенки серого

Стандарт WIA

Стандарт TWAIN

Тип сканера

Разрешение сканера

Расходные материалы

Количество картриджей

Ресурс ч/б картриджа/тонера

Ресурс фотобарабана

Печать на:

Плотность бумаги

Факс

PC Fax

Цветной

Макс, скорость передачи данных

Память

Телефон

Проводная трубка

Стандарт DECT

Беспроводная трубка

АОН

Языки управления

Лотки

Подача бумаги

Вывод бумаги

Финишер

Брошюровщик

Сортировка со сдвигом

Степлер

Сортер

Электронная сортировка

Интерфейсы

Устройство для чтения карт памяти

Веб-интерфейс

Bluetooth

Ethernet (RJ-45)

FireWire (IEEE 1394)

Wi-Fi

RS-232

Инфракрасный порт

LPT

USB

Версия USB

Память/Процессор

Макс, объем памяти

Объем памяти

Дополнительная информация

Мин. системные требования

Деталь:	Пружина флажка датчика сброса тонер-картриджа
Парткод:	LM4261001

Деталь:	Пружина соленоида
Парткод:	LM4633001

Деталь:	Держатель светодиода датчика наличия тонера
Парткод:	LM4267001

Error code:	6F
Display:	Unable to Print 6F
Description:	Fuser unit failure (The center and side thermistors detect extremely high temperature.)
Causes:	Fuser unit harness connection failure. Fuser unit failure. LVPS PCB unit failure. Main PCB failure.
Remedy:	1 Fuser unit harness connection failure Check the harness connection of the fuser unit and reconnect it. 2 Fuser unit failure Replace the fuser unit. 3 LVPS PCB unit failure Replace the LVPS PCB unit. 4 Main PCB failure Replace the main PCB ASSY.

Error code:	71
Display:	Paper Jam 0
Description:	Paper Jam 0
Causes:	The front part of paper is jammed between pickup unit and Feed sensor.

Error code:	72
Display:	Paper Jam 1
Description:	Engine Firmware Failure The Engine Control Board detected a firmware error.
Causes:	• Engine Control Board, Pl9.1.16 • EEPROM Board, PL9.1.12
Remedy:	1 Cycle printer power. Does the error persist? Go to Step 2. Complete 2 Is P/J144 on the EEPROM Board properly seated and defect free? Go to Step 3. Reseat P/J144 or replace the EEPROM Board. 3 Turn printer power off and then back on. Does the error persist? Replace the Engine Control Board. Complete

Error code:	73
Display:	Paper Jam 2
Description:	Paper Jam 2
Causes:	The front part of paper is jammed just after passing through the discharge sensor.

Error code:	74
Display:	[TRAY x] [PAPER SIZE] EMPTY
Description:	F/W Overrun detect
Causes:	· Loose cable connection · Defective cleaner clutch · Defective IOD2 board · Defective IOD1 board · Defective MCTL board
Remedy:	1) Check the harness connected between the Engine controller and the TA board. (If the harness is out, insert it to the connector.) 2) Check the harness connected between the TA board and the Pickup unit. (If the harness is out, insert it to the connector.) 3) Check the harness connected between the Pickup unit and the cassette sensing board. (If the harness is out, insert it to the connector.) 4) Check the pickup unit. (If it is inferior part or warped part, replace it.) 5) Check the damage of the cassette sensing B . (If it is damaged, replace the cassette sensing board.) 6) In the Engine diagnostic mode, operate the running count of the paper if it is under 39. (If it is over 39, replace the Pickup unit.) 7) Replace the TA board.

Error code:	75
Display:	[TRAY x] NOT INSTALLED
Description:	VIC Limutter
Causes:	· Loose cable connection · Defective fusing unit clutch · Defective IOD2 board · Defective MCTL board
Remedy:	1) Check for any warping or damage to the cassette (In the case of warping or damage, replace the cassette)

Error code:	76
Display:	Out Bin Full
Description:	Fuser Firmware Failure A failure was detected in the Fuser Firmware.
Causes:	• Fuser, PL5.1.1 • FSR/ADC Harness, PL5.2.28 • Engine Control Board, PL9.1.16
Remedy:	1 Check the Fuser for damage. Is the Fuser damaged? Replace the Fuser. Go to Step 2. 2 Check the Fuser connection for damage. Any broken or bent pins? Repair or replace the parts. Go to Step 3. 3 Replace the Fuser. Does the error persist? Go to Step 4. Complete 4 Check all pins on the FSR/ADC Harness PL5.2.28 for continuity. 1. Disconnect P/J36 and P/J361. 2. Check continuity between J36 <=> J361. Replace the Engine Control Board. Replace the FSR/ ADC Harness.
