Brother MFC-L5700DN

Рейтинг

Актуальный

Тип устройства

МФУ

Технология печати

лазерная

Макс. формат

Скорость печати A4

Цветность печати

черно-белая

Общие характеристики
Технология печати	лазерная
Тип	лазерный/светодиодный
Цветность печати
Печать фотографий
Телефон
Макс. формат	A4
Размещение	настольный
Сканер
Тип устройства	МФУ
Факс
Копир
Принтер
Прямая печать
Двусторонняя печать
Макс, ширина отпечатка	216
Система непрерывной подачи чернил
Печать без полей
Пигментные чернила
Макс, длина отпечатка	356
Макс, разрешение для ч/б печати
По Y	1 200
По X	1 200
Скорость ч/б печати
A4	40
Время выхода первого отпечатка
Ч/б	7,2
Копир
Шаг масштабирования	0,01
Макс, количество копий за цикл	99
Время выхода первой копии	9,2
Значение масштаба
Минимальное	0,25
Максимальное	4
Макс, разрешение (ч/б)
По X	600
По Y	600
По X	1 200
По Y	1 200
Сканер
Оттенки серого	256
Тип датчика сканера	контактный (CIS)
Глубина цвета	24 бит
Емкость устройства автоподачи оригиналов	50
Тип сканера	планшетный/протяжный
Стандарт TWAIN
Отправка изображения по e-mail
Стандарт WIA
Слайд-адаптер
Устройство автоподачи оригиналов	одностороннее
Макс. формат оригинала	A4
Макс, размер сканирования
По X	216
По Y	297
Разрешение сканера
По Х	1 200
По Y (улучшенное)	19 200
По Х (улучшенное)	19 200
Скорость сканирования
Ч/б	24
Цветн,	20
Расходные материалы
Количество картриджей	1
Ресурс фотобарабана	50 000
Ресурс ч/б картриджа/тонера	3 000
Печать на:
Фотобумаге
Рулоне
CD/DVD
Матовой бумаге
Конвертах
Глянцевой бумаге
Этикетках
Карточках
Пленках
Плотность бумаги
Максимальная	200
Минимальная	60
Факс
Макс, скорость передачи данных	33,6 Кбит/с
Цветной
PC Fax
Телефон
Автоответчик
Caller ID
Проводная трубка
Беспроводная трубка
АОН
Спикерфон
Стандарт DECT
Шрифты и языки управления
Языки управления
PostScript 2
PDF
PCL 5c
PCL 5e
PostScript 3
PCL 6
PostScript
Количество установленных шрифтов
PCL	78
PostScript	66
Лотки
Емкость лотка ручной подачи	50
Подача бумаги
Максимальная	1 340
Стандартная	300
Вывод бумаги
Стандартный	150
Финишер
Сортер
Степлер
Брошюровщик
Интерфейсы
LPT
Wi-Fi
Устройство для чтения карт памяти
Bluetooth
FireWire (IEEE 1394)
RS-232
Инфракрасный порт
USB
Веб-интерфейс
Ethernet (RJ-45)
Версия USB	2,0
Память/Процессор
Объем памяти	256
Частота процессора	800
Дополнительная информация
Диагональ дисплея	3,66
Экран
Работа от аккумулятора
Поддержка ОС
Linux
Windows
Mac OS
Потребляемая мощность
При работе	645
В режиме ожидания	34
Уровень шума
В режиме ожидания	35
При работе	54
Габариты
Ширина	435
Высота	486
Вес	16,5
Глубина	427

Модули

FRAME L

ADF 1

PAPER FEED

PANEL

PAPER EJECT

Детали PAPER EJECT

$brother\LY4382001.jpg$

Деталь:	Labels Kit
Парткод:	LY4382001
Цена:	150 ₽

Деталь:	Плоский кабель блока лазера
Парткод:	D00010001
Цена:	200 ₽

Деталь:	Соленоид узла захвата бумаги из лотка ручной подачи
Парткод:	LU9352001
Цена:	850 ₽

Деталь:	Левая рама, в сборе
Парткод:	D009K5001
Цена:	12 100 ₽

Деталь:	Датчик крышки двухсторонней подачи бумаги, в сборе
Парткод:	D000YK001
Цена:	490 ₽

Деталь:	Плата датчика тонера
Парткод:	D0000L001
Цена:	490 ₽

Деталь:	Датчик внешней температуры
Парткод:	D0001C001
Цена:	800 ₽

Деталь:	Датчик внутренней температуры
Парткод:	D001BA001
Цена:	600 ₽

$brother\LY4332001.jpg$

Деталь:	Электромагнитная муфта узла регистрации
Парткод:	LY4332001
Цена:	1 200 ₽

Деталь:	3 Spindle Adaptor
Парткод:	LY4450001
Цена:	410 ₽

Коды ошибок

0102

0201

0203

0300

0305

0401

0405

0501

0502

0503

0504

0505

0506

0508

050A

050B

050C

0800

0900

0A02

0B01

0B02

1701

1801

1802

1808

1901

1F00

3801

4000

4200

4500

4600

4B01

4C01

4F01

5001

5002

5003

5004

5005

5006

6001

6004

6101

6200

6801

6901

6902

6A00

6D00

6F00

7000

7100

7200

7301

7302

7401

7402

7501

7502

7601

7602

7701

7702

7800

8501

8502

8503

8504

8505

8506

8507

8508

8702

8903

8904

8A01

8B01

8E02

9001

9002

9003

9004

9005

9006

9201

9202

9203

9204

9205

9206

9301

9302

9303

9304

9305

9306

9309

930A

9400

9701

9702

9703

9704

9705

9706

9B03

9B04

9B05

9B06

A000

A200

A300

A400

A500

A600

A700

A900

AC00

AD00

AE00

AF00

B000

BB00

BC00

BD00

BF00

C001

C002

C003

C004

C100

C700

C800

D100

D200

D800

E000

E100

E500

E600

E701

E702

E900

EC00

ED00

EE00

F900

Error code:	0102
Display:	MAINTENANCE CALL 0102
Description:	Even though the machine carries out the regular movement, the output of Head Lock Sensor does not reach the expected value.
Causes:	Head Lock Sensor does not work correctly or is broken.
Remedy:	Head Lock Sensor replacement Check the mechanical backlash or loose with the scan axis related parts.

Error code:	0201
Display:	Print Unable 02 Turn the power off and then back on again.
Description:	Head 2 is abnormally hot. Head 2 temperature has reached 58°C and above.
Causes:	Thermistor (Head) has a problem. Flexible Cable has short circuitted or cut-line.
Remedy:	Check Flexible Cable connection around Head Head replacement

Error code:	0203
Description:	Head 4 is abnormally hot. Head 4 temperature has reached 58°C and above.
Causes:	Thermistor (Head) has a problem. Flexible Cable has short circuitted or cut-line.
Remedy:	Check Flexible Cable connection around Head Head replacement

Error code:	0300
Display:	POLYGON MOTOR
Description:	Polygon motor malfunction
Causes:	• The polygon motor does not rotate evenly even after the lapse of a given period of time after it has been started. • The motor lock signal remains HIGH for a given period of consecutive time while the polygon motor is being rotated.
Remedy:	1 Check the cable and connector for proper connection and correct as necessary. - - 2 Change PH unit. - - 3 Change PRCB. - -

Error code:	0305
Description:	ROM Checksum Failure
Remedy:	Replace the system board.

Деталь:	PANEL UNIT, MFC9840CDW
Парткод:	D00V9P001
Цена:	17 800 ₽

Деталь:	Термоплёнка
Парткод:	FF-B5500-1
Цена:	1 300 ₽

Деталь:	Прижимная пластина нагревателя
Парткод:	CET291006
Цена:	1 300 ₽

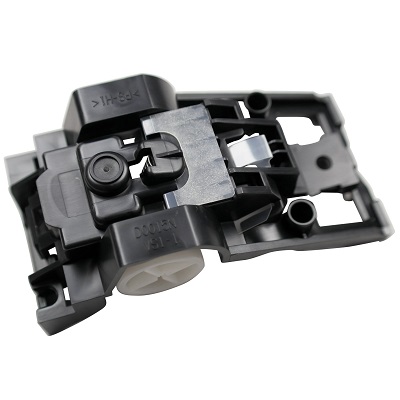

Деталь:	Площадка отделения бумаги в узле автоматической подачи документов, в сборе
Парткод:	D001R9001
Цена:	1 200 ₽

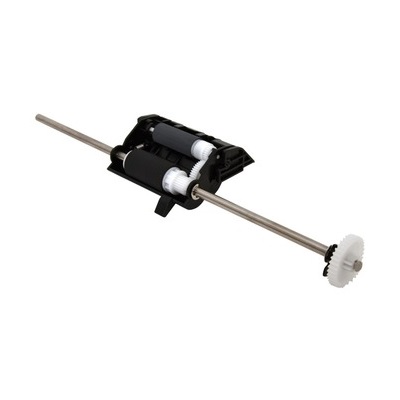

Деталь:	Узел захвата/подачи бумаги из автоподатчика документов, в сборе
Парткод:	D00394001
Цена:	2 100 ₽

Деталь:	Комплект захвата/подачи бумаги из кассеты
Парткод:	D008GE001
Цена:	2 100 ₽

Деталь:	Комплект захвата бумаги из лотка ручной подачи
Парткод:	D008GD001
Цена:	1 500 ₽

Деталь:	Блок лазера
Парткод:	D002ZC001
Цена:	11 800 ₽

Деталь:	PULL ARM L, DCP9055CDN/ MFC9460CDN/ MFC9465CDN/ MFC9560CDW
Парткод:	D003DK001
Цена:	8 800 ₽

Деталь:	Мотор узла выхода бумаги
Парткод:	D00054001
Цена:	1 200 ₽

Error code:	0405
Description:	Cannot detect the synchronized signal of the polygon motor for the laser unit (first time).
Remedy:	1 Connection failure of the laser unit flat cable Reconnect the laser unit flat cable. 2 Laser unit flat cable failure Replace the laser unit flat cable. 3 Laser unit failure Replace the laser unit. 4 Main PCB failure Replace the main PCB ASSY.

Error code:	0501
Display:	FUSER ERROR
Description:	Fusing Pressure Roller warm-up failure • The Fusing Pressure Roller Thermistor/1 (TH2) fails to raise a given degree of temperature even after the lapse of a given period of time after the Fusing Pressure Heater Lamp (H3) is turned ON. • The detected temperature of the Fusing Pressure Roller Thermistor/1 (TH2) is lower for a given level of degree than one of the Heating Roller Thermistor/1 (TH1) after the Front Door is opened or closed, the Main Power Switch is turned ON or TROUBLE RESET is implemented.
Causes:	1 Connection failure of the center or side thermistor harness of the fuser unit 2 Connection failure of the heater harness of the fuser unit 3 Harness connection failure of the eject sensor PCB 4 Harness connection failure of the low-voltage power supply PCB 5 Eject sensor PCB failure 6 Fuser unit failure 7 Low-voltage power supply PCB failure 8 Main PCB failure
Remedy:	1 Check the Fusing Unit for correct installation (whether it is secured in position). 2 Check the Fusing Unit, PWB-M and PU1 for proper connection and correct or change as necessary. 3 Change Fusing Unit. 4 Change PWB-M. 5 Change PU1.

Error code:	0502
Display:	Thermistor failure CODE (0502) Turn power off, on
Description:	0502 Thermistor Failure, 0510 Fuser Failure, and 0520 Fuser Failure 0502 Thermistor Failure The temperature detected by the thermistor does not reach an expected level after the warm-up cycle starts.
Causes:	• Fuser, PL4.0.13 • Engine Control Board, PL13.0.20 • Power Supply, PL13.0.17
Remedy:	1 Check that the Fuser is installed correctly. Does the problem persist? Go to step 2. Complete. 2 Check the Engine Control Board connectors P/J2, P/J3, and P/J6. Are the connectors seated properly? Go to step 3 Reseat the connectors. If the problem persists, go to step 3. 3 Check the Low Voltage Power Supply connectors CN3, CN5, and CN7. Are the connectors seated properly? Go to step 4. Reseat the connectors. If the problem persists, go to step 4. 4 Replace the Fuser (8-9). Does the problem persist? Go to step 5. Complete. 5 Replace the Engine Control Board. Does the problem persist? Go to step 6. Complete. 6 Replace the Power Supply. Complete.

Error code:	0503
Display:	TERMISTOR2
Description:	Thermistor resistance failure
Causes:	• The difference between the temperature detected by thermistor/1 and that detected by thermistor/2 exceeds a predetermined value.
Remedy:	1 Change fuser unit. - - 2 For C110: 1. Main switch is turned ON. 2. Open the top cover. 3. Press the following keys in this order. ROTATE TONER key -ATTENTION key - ATTENTION key - ROTATE TONER key. 4. Main switch is turned OFF/ON. For C130n: 1. Main switch is turned ON. 2. Execute [SERVICE MENU] - [FUSER UNLOCK]. See P.103 - - 3 Change PRCB. - - 4 Change DCPU. - -
